Shuttle-Klappen sind hoch beanspruchte Teile in Shuttlesystemen von automatisierten Lagerhäusern, mit denen das Ladegut aus dem und in das Regal geschoben wird. Mit hochgeklappten Shuttle-Klappen fährt der Teleskoparm in das Regal. Die Klappen schwenken hinter dem Ladegut herunter und die Teleskoparme fahren mit dem Ladegut wieder ein.
Die extrem hohen Anforderungen an Belastbarkeit und Dauerfestigkeit verlangen viel Know-How in der Geometrie- und Materialauslegung. Herkömmliche Shuttleklappen sind meist aufwändig hergestellte Metallfrästeile. Diese lassen sich in großen Stückzahlen kaum wirtschaftlich herstellen.
Die Shuttle-Klappe von faigle ist eine Spritzguss-Konstruktion und vollständig aus Kunststoff gefertigt. Die hohen Anforderungen an Belastbarkeit und Dauerfestigkeit können durch eine FEM-optimierte Rippenkonstruktion und den Einsatz des kohlefaserverstärkten Materials PAS-PAA LCF erfüllt werden.
Sie absolviert einen Härtetest mit über 5 Millionen Lastwechseln ohne Ausfall. Die Kunststoff-Shuttleklappe ist ca. 80 Prozent leichter, als die ursprüngliche Ausführung aus Stahl. Durch die Design-Möglichkeiten im Spritzguss kann eine Schnapp- und Kupplungsfunktion integriert werden, was die Anzahl der Bauteile reduziert.
Das Bauteil ist mit einem wartungsfreien Gleitlager aus PAS-LXY sowie 2 Anschlagdämpfern aus weichem PAS-PU ausgestattet.
- Leichtbau-Design mit festigkeitsoptimierter Geometrie
- höchste Dauerfestigkeit
- hervorragendes Preis-Leistungsverhältnis durch effiziente Fertigung im Spritzguss
- Integration von Lager-, Antriebs- und Dämpfungsfunktionen in einem Bauteil
Produktinformationen
01.

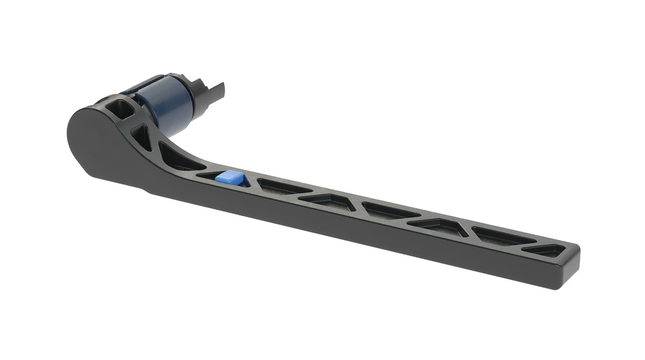

Shuttleklappe
Shuttle-Klappen sind hoch beanspruchte Teile in Shuttlesystemen von automatisierten Lagerhäusern, mit denen das Ladegut aus dem und in das Regal geschoben wird. Mit hochgeklappten Shuttle-Klappen fährt der Teleskoparm in das Regal. Die Klappen schwenken hinter dem Ladegut herunter und die Teleskoparme fahren mit dem Ladegut wieder ein.
Die extrem hohen Anforderungen an Belastbarkeit und Dauerfestigkeit verlangen viel Know-How in der Geometrie- und Materialauslegung. Herkömmliche Shuttleklappen sind meist aufwändig hergestellte Metallfrästeile. Diese lassen sich in großen Stückzahlen kaum wirtschaftlich herstellen.
Die Shuttle-Klappe von faigle ist eine Spritzguss-Konstruktion und vollständig aus Kunststoff gefertigt. Die hohen Anforderungen an Belastbarkeit und Dauerfestigkeit können durch eine FEM-optimierte Rippenkonstruktion und den Einsatz des kohlefaserverstärkten Materials PAS-PAA LCF erfüllt werden.
Sie absolviert einen Härtetest mit über 5 Millionen Lastwechseln ohne Ausfall. Die Kunststoff-Shuttleklappe ist ca. 80 Prozent leichter, als die ursprüngliche Ausführung aus Stahl. Durch die Design-Möglichkeiten im Spritzguss kann eine Schnapp- und Kupplungsfunktion integriert werden, was die Anzahl der Bauteile reduziert.
Das Bauteil ist mit einem wartungsfreien Gleitlager aus PAS-LXY sowie 2 Anschlagdämpfern aus weichem PAS-PU ausgestattet.
04.
Vorteile
- Leichtbau-Design mit festigkeitsoptimierter Geometrie
- höchste Dauerfestigkeit
- hervorragendes Preis-Leistungsverhältnis durch effiziente Fertigung im Spritzguss
- Integration von Lager-, Antriebs- und Dämpfungsfunktionen in einem Bauteil
