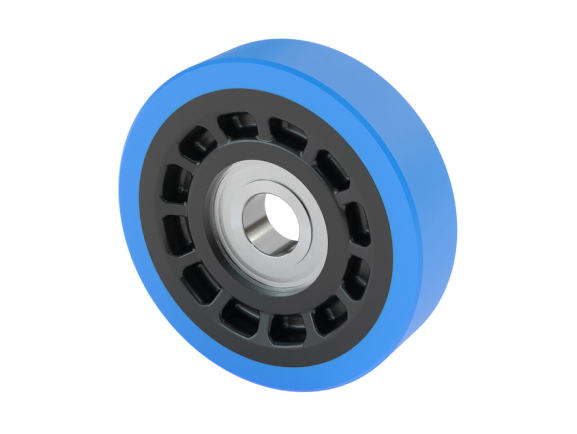

Sortieranlagen
Lauf- und Führungsrollen werden in der Intralogistik hauptsächlich in Sortieranlagen und Fördersystemen eingesetzt. Dort treten hohe Belastungen unter extremen Betriebsbedingungen auf. Verfügbarkeit ist das höchste Gut einer Sortieranlage.
faigle Kunststoffrollen bieten:
- lange Lebensdauer durch verschleißfestes Material - deutlich abriebfester, als z.B. Gummi
- keine hydrolysebedingte Alterung oder Schädigung - sicherer Einsatz auch in feuchter Umgebung
- attraktive Preisgestaltung durch wirtschaftliche Fertigung im Spritzguss
- sorgenfreier Einsatz über viele Jahre durch qualitätsgeprüfte Kugellager nach höchsten Standards
Rollenhalterungen werden in den Carriern von Paket- und Gepäcksortieranlagen eingesetzt. Aufgrund kinematischer Effekte bei der Kurvenfahrt müssen die Laufrollen oder Carrier schwenkbar gelagert sein.

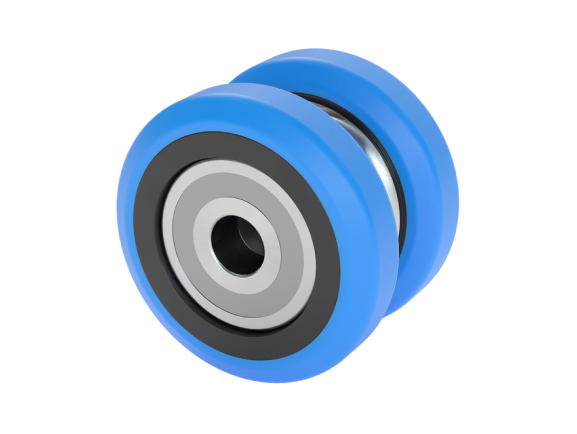

Förderanlagen
Das Sortiment an Rollen und Komponenten für Förderanlagen beinhaltet die wichtigen Bauteile:
- Ausschleuserrollen sind angetriebene Förderelemente, die die Fließrichtung von Gütern auf Förderanlagen verändern.
- Das Lagerschild und der Rollenboden bilden zusammen mit einem Kugellager eine Einheit zur Lagerung von Förderrollen auf feststehenden Achsen. Der Rollenboden ist über den Außenring des Kugellagers geschnappt und bildet den Übergang zum Rohr der Rolle.
Förderrollen müssen zuverlässig gegen elektrostatische Aufladung geschützt werden. - Riemenrollen werden in Förderanlagen zum Antrieb, zur Spannung, zur Umlenkung sowie für Andruck- oder Stützfunktionen von Antriebsriemen eingesetzt. Hohe Geschwindigkeiten und dynamische Wechselwirkungen beanspruchen den Riemen und die Rollen sehr.

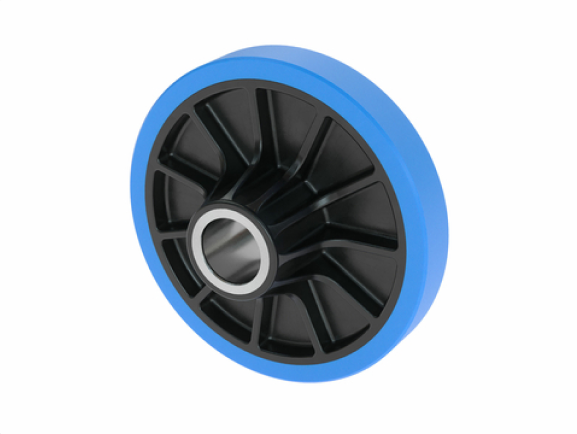

Shuttlesysteme
Shuttle-Systeme fahren auf meist 4 angetriebenen Laufrädern. Dabei treten hohe Geschwindigkeiten und dynamische Kräfte auf. Das schnelle Abbremsen und Beschleunigen der Shuttles stellt eine große Belastung der Laufbandagen der Laufräder dar. Die Laufräder müssen fest mit den Antriebswellen des Shuttles verbunden sein, um das Antriebsmoment zuverlässig zu übertragen.
Shuttle-Klappen sind hoch beanspruchte Teile in Shuttlesystemen von automatisierten Lagerhäusern, mit denen das Ladegut aus dem und in das Regal geschoben wird. Mit hochgeklappten Shuttle-Klappen fährt der Teleskoparm in das Regal. Die Klappen schwenken hinter dem Ladegut herunter und die Teleskoparme fahren mit dem Ladegut wieder ein.
Die extrem hohen Anforderungen an Belastbarkeit und Dauerfestigkeit verlangen viel Know-How in der Geometrie- und Materialauslegung.

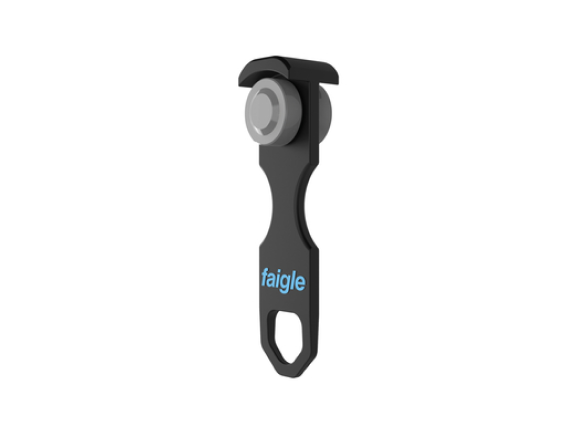

Laufwagen für Hängeförderer
Hängeförderer werden in der Industrie in verschiedenen Skalierungen von leichten bis schweren Klassen eingesetzt. Neben dem Schienensystem bilden vor allem die Laufwagen das Herzstück von Hängeförderanlagen. faigle bietet innovative Lösungen insbesondere für leichte bis mittlere Laufwagen.
faigle setzt in Hängeförderern spezielle Leichtlaufkugellager mit berührungslosen Deckscheiben ein. Für den Laufmantel der Rollen stehen eine Reihe spezieller Hochleistungskunststoffe mit exzellenten Leichtlaufeigenschaften, ausgezeichneter Verschleißfestigkeit und gutem Geräuschdämpfungsverhalten zur Auswahl.
- Zum Schutz der Kugellager vor Staub und Umwelteinflüssen kann der Laufmantel auf der Außenseite geschlossen ausgeführt werden.
- Spezielle Füllstoffe im Material sorgen für ein höheres Gewicht, um bei Bedarf die Schwerpunktlage des Hängeförderers verschieben zu können.
- Auf Wunsch können alle Teile auch antistatisch ausgeführt werden. faigle liefert die Hängeförderer fertig montiert, auch inklusive integriertem RFID-Chip oder einem aufgelasertem QR-Code.

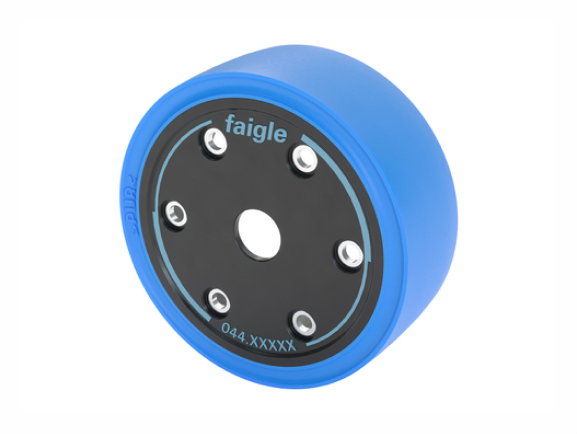

AGV-Laufräder
AGV-Laufräder werden in selbstfahrenden Flurfördergeräten (AGVs) eingesetzt. Sie tragen das Gewicht des Fahrzeugs und des Fördergutes, übertragen die Antriebsenergie vom Motor auf die Fahrbahn und übernehmen dabei auch die Lenkung des Fahrzeugs.
AGV-Laufräder müssen bei kleinem zur Verfügung stehenden Bauraum (Durchmesser und Breite) sehr hohe Lasten aufnehmen, einen guten Grip auf verschiedenen Untergründen sicherstellen und auch bei enger Kurvenfahrt sowie Drehungen am Stand extrem abriebfest sein. Ein geringer Rollwiderstand und eine reibungsarme Kurvengängigkeit sind aus Gründen der Energieeffizienz gefordert, insbesondere auch wegen des Batteriebetriebs von AGVs.
- Die AGV-Laufräder von faigle sind meist eine 2-Komponenten Konstruktion. Sie bestehen aus einem Polyamid Tragkörper und einer Laufbandage aus PAS-PU TCS.
- Der Tragkörper ist sehr steif und sorgt für die hohe Tragfähigkeit.
Downloads für Intralogistik Bauteile
Zum Downloadbereich
faigle - Experte für Intralogistik
maßgeschneiderte Produkte für Intralogistiksysteme
Im Jahr 1968 begann faigle mit der Entwicklung der ersten Rolle aus thermoplastischem Polyurethan. Seither entwickelt faigle seine Kunststoffrollen erfolgreich weiter.
Heute liefert faigle Rollen, Räder und Baugruppen für Lagerlogistiksysteme, Sortier- und Förderanlagen an viele namhafte Hersteller.
